냉동창고 경질우레탄폼 단열뿜칠 19단계 시공법

냉동냉장 물류센터 내부의 극심한 온도 차이로 인해 발생하는 결로와 단열재 탈락 문제로 운영 비용 손실을 겪고 계십니까?

• 열전도율 0.020~0.024 W/mK 수준의 '가' 등급 경질 우레탄폼을 적용하여 냉동기 가동 부하 최소화 및 에너지 비용 절감.




• 이음새 없는 완벽한 기밀 단열층 형성으로 수증기 침투 방지 및 폼 탈락 사고 원천 차단.




• 방습층 구축부터 하이브리드 퍼라이트 오버코팅까지 이어지는 19단계 시공 마스터 플랜 적용.




냉동창고 단열 실패의 구조적 원인과 우레탄폼 관련 건축 규제 현황은 무엇일까요?

단열재 접합부의 미세한 틈새(Thermal Bridge)로 침투한 수증기가 내부에서 결빙되며 발생하는 팽창 압력이 단열층을 파괴하는 것이 핵심 원인입니다.

이를 원천 차단하기 위해서는 2022년 개정된 건축물 방화규칙을 준수하는 고기능성 단열재 밀착 시공이 필수적입니다.

일반 건축물과 달리 극한의 열 환경을 견뎌야 하는 냉동 물류센터는 패널 사이의 작은 틈새로 고온 다습한 공기가 유입되는 순간 치명적인 단열 파괴가 시작됩니다.

또한 2022년 건축물 방화규칙 개정에 따라 3층 또는 9m 이상 외벽은 준불연 성능 적용이 의무화되었습니다.

이에 당사는 화재 확산을 지연시키는 것은 물론, 실물 모형 시험 및 콘칼로리미터 시험(KS F ISO 5660-1)에서 10분간 총 열방출량 8MJ/m2 이하를 완벽히 통과한 준불연 경질 우레탄폼을 엄격하게 적용하여 법적 기준과 구조적 안전성을 모두 충족하고 있습니다.

특성 분류	경질 우레탄폼 (Rigid Polyurethane Foam)	연질 우레탄폼 (Soft Polyurethane Foam)
셀(Cell) 구조	폐쇄형(Closed-cell) 미세 기포 구조	개방형(Open-cell) 기포 구조
열전도율	0.020~0.024 W/mK (건축 단열재 '가' 등급)	0.034~0.038 W/mK ('나' 등급)
압축 강도	100kPa 이상으로 높은 하중 지지 및 내수성 확보	상대적으로 낮으나 유연성과 탄성 보유
최적 적용 부위	냉동/냉장 창고, 산업용 탱크, 물류센터 외벽	주거 공간 벽체, 스튜디오 (흡음 및 투습 목적)

1.완벽한 기밀성을 위한 민우에코의 19단계 경질 우레탄폼 시공 솔루션은 어떻게 진행될까요?

천장, 바닥의 완벽한 일체화를 위해 수용성 타르 방습제 도포부터 시작하여, 구조적 안정성을 위한 탈락방지목 설치 및 하이브리드 퍼라이트 오버코팅에 이르는 19단계 정밀 공정을 거칩니다.

본 냉동창고 현장에서는 단열 시공을 단순한 뿜칠이 아닌 콜드체인 품질 관리 시스템으로 접근했습니다.

바탕면에는 수용성 타르 방습제를 도포해 내부 결로(Interstitial Condensation)를 원천 차단하고, 장기적인 폼 수축 및 팽창 스트레스를 굳건히 견디기 위한 앵커 역할의 탈락방지목을 설치했습니다.

고압 분사된 경질 우레탄폼은 순식간에 팽창하며 코너와 배관 틈새까지 100kPa 이상의 강도로 이음새 없이 완벽하게 밀착됩니다.

설계된 단열 기준을 한 치의 오차 없이 충족하기 위해, 시공 중 도포 두께를 실시간으로 정밀 검측합니다.

특히, 상대적으로 화재에 취약할 수 있는 우레탄폼 단열의 한계를 극복하기 위해 천장 단열층 위에는 30mm 두께의 무기질 퍼라이트 뿜칠을 오버코팅하는 하이브리드 시공이 적용되었습니다.

과거 미슐랭 3스타 레스토랑의 천장 50mm 뿜칠 현장에서도 입증된 바 있는 이 정밀한 무기질 방화층 구축 기술은, 열관류율 0.13 W/m2K라는 극한의 단열 효율을 달성함과 동시에 3시간 이상의 구조적 내화 성능(KS F 2257)을 완벽히 보장하여 화재 시 인명 구조를 위한 골든타임을 확보합니다.

01. 방습 작업 (천장)

가장 중요합니다.

수용성 타르 방습제를 이용하여 꼼꼼히 도포합니다.

내외부의 고온 다습한 공기가 단열층 내부로 침투하는 것을 막아, 단열재 내부에서의 결로(Interstitial Condensation)와 결빙을 원천 차단합니다.

02. 탈락방지목 설치 (천장)

경질우레탄폼 뿜칠의 무게와 장기적인 온도 변화에 의한 수축/팽창 스트레스로부터 폼이 탈락하는 것을 방지하기 위해 구조체에 단단히 고정하는 앵커 역할을 합니다.

03. 배관, 벽체, 구조물 보양

뿜칠 작업 시 발생하는 비산(Overspray)으로부터 주변 시설물, 배관, 이미 설치된 벽체 등을 보호하여 마감 품질을 높이고 후속 작업의 효율을 유지합니다.

04. 단열볼트 취부 (갈바륨 마감 시 적용)

갈바륨 등 후속 마감재를 고정하기 위한 볼트를 폼 발포 전에 미리 설치하여, 열교(Thermal Bridge) 현상을 최소화하며 마감 강도를 확보합니다.

05. 우레탄 발포 (천장)

지정된 두께와 밀도에 맞춰 경질우레탄폼 원액을 뿜칠하여, 천장에 일체화된 고성능 단열층을 형성합니다.

06. 우레탄 발포 (벽, 기둥)

천장과 마찬가지로 벽체와 기둥에도 완벽한 기밀 단열층을 형성합니다.

냉동창고는 '코너' 부분의 열교 차단이 생명이죠.

07. 매쉬 부착 (필요 시 적용)

우레탄폼 단열층을 두껍게 적용 시 강도 보강과 내구성을 위해 매쉬를 부착합니다.

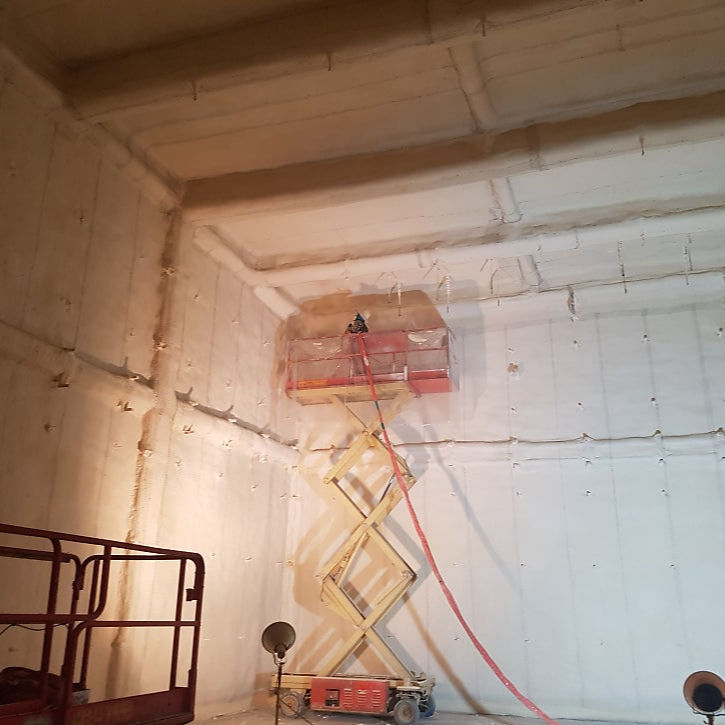

08. 매쉬 부착 후 우레탄 발포

매쉬를 덮는 추가 발포를 통해 단열층의 강도를 높이고 표면을 더욱 평활하게 만듭니다.

09. 천장 퍼라이트 뿜칠

상대적으로 화재에 취약한 우레탄폼 단열에 내화 기능을 추가하기 위해 퍼라이트 뿜칠을 더해 줍니다.

또한 흡음성능과 단열성능을 배가 시켜 줍니다.

더불어 천장 마감의 평활도 및 미관 향상을 위해 퍼라이트 뿜칠을 적용하여 천장 마감의 질감을 결정합니다.

10. 천장 도장

최종 마감 품질 확보와 미관을 위해 백색 도장 마감 작업을 진행하여 내구성을 높입니다.

11. 보양 제거

모든 뿜칠 및 도장 작업이 완료된 후, 초기 보양재를 깔끔하게 제거합니다.

12. 벽체 갈바륨 작업

벽체 단열층 위에 최종적으로 갈바륨 강판 마감재를 설치하여 혹시 있을 수 있는 충격으로부터 단열재를 보호하고 내구성 및 미관을 높입니다.

13. 기둥 강판 감기 (필요 시 적용)

기둥의 내충격성 강화를 위해 강판을 감아 마감합니다.

지게차 등의 충돌에 대비하는 중요한 안전 공정입니다.

14. 바닥 청소

바닥 단열의 핵심은 접착력입니다.

발포 전 바닥면의 먼지, 이물질을 완벽하게 제거하여 경질우레탄폼 뿜칠과 바닥면의 견고한 밀착을 보장합니다.

15. 방습 작업 (바닥)

바닥을 통한 습기 유입은 바닥 단열층의 성능을 저해하고, 특히 콜드플로어(Cold Floor)의 경우 동상 융기(Frost Heaving)를 유발할 수 있어 필수적인 공정입니다.

16. 탈락 방지목 설치 (바닥)

바닥의 우레탄폼이 콘크리트 타설 시 수평을 유지하고, 상부 하중에도 안정적으로 버틸 수 있도록 구조적 지지대를 확보합니다.

17. 우레탄 발포 (바닥)

냉동창고 바닥은 상부의 콘크리트 슬라브를 지지하며 열전달을 차단하는 매우 중요한 층입니다.

지정된 압축강도와 두께로 경질우레탄폼 뿜칠을 시공합니다.

18. PE 필름 시공

발포된 우레탄폼 위에 PE 필름을 깔아, 후속으로 타설 되는 콘크리트 수분이 우레탄폼에 침투하는 것을 막습니다.

19. 공사 완료

모든 공정을 마무리하고, 최종 검사를 통해 완벽한 단열 및 기밀 시공을 확인합니다.

천장부 공사 완료

벽 기둥 공사 완료

2.경질 우레탄폼 단열뿜칠이 물류센터의 장기적인 운영 가치에 미치는 기대 효과는 무엇일까요?

극저온 환경에서의 냉동기 가동 부하를 최소화하여 막대한 전기료 손실을 원천 방지하고, 구조물의 결로 훼손을 막아 건축물의 생애 주기 비용(Life Cycle Cost)을 혁신적으로 절감합니다.

경질 우레탄폼과 퍼라이트의 복합 시공은 건축 마감 공정을 넘어선 최적의 전략적 투자입니다.

ASHRAE 등 세계적 에너지 효율 표준에서도 최고 등급으로 인정받는 우레탄폼의 단열 성능과, 다공성 기공을 통해 스스로 습도를 조절하여 곰팡이 발생을 억제하는 퍼라이트의 엔지니어링 기술이 결합되어 건물의 수명을 획기적으로 연장시킵니다.

본 현장의 건축주 분께서도 이음새 없이 기밀하게 구축된 단열 품질과 시공 직후 체감되는 내부 온도 안정화 효과에 깊은 만족감을 표하셨습니다.

단열은 비용이 아닌 건물 전체의 내구성과 수십 년의 운영 효율을 결정짓는 가장 중요한 인프라입니다.

35년간 축적된 수석 시공 엔지니어의 객관적인 검측 데이터와 기술력을 바탕으로, 극한의 환경이 요구되는 현장에 단 하나의 실패도 없는 완벽한 해답을 제시합니다.

건축물 도면 기반의 정밀 산출 내역이나 맞춤형 방문 견적이 필요하시다면, 언제든 민우에코로 문의해 주십시오.
