H빔 철골조 내화뿜칠 시공
H빔 철골조 건물을 짓고 계신가요?
화재 시 건물의 붕괴를 막아주는 가장 확실한 안전장치는 바로 '내화피복뿜칠'입니다.
오늘은 35년 경력의 현장 노하우를 담아, 철골조 내화뿜칠 시공 비용을 합리적으로 맞추면서도 KS 기준 지정 두께를 오차 없이 도포하는 방법을 결론부터 말씀드리겠습니다.
핵심은 딱 두 가지입니다.
'꼼꼼한 바탕면 처리'와 '실시간 두께 핀(Thickness Pin) 검측'.
이 두 과정만 확실하게 통제해도 시공 품질이 180도 달라집니다.
지금부터 중학생도 이해할 수 있을 만큼 아주 쉽고 구체적으로 시공 과정을 설명해 드릴 테니 끝까지 읽어보시길 바랍니다.
1. H빔 내화뿜칠, 왜 무조건 해야 할까요? (화재 방호 원리)
건물에 불이 나면 뼈대 역할을 하는 철골(H빔)은 어떻게 될까요?
흔히 철은 불에 타지 않는다고 생각하십니다.
하지만 주변 온도가 500도(임계 온도) 이상으로 올라가면 이야기가 달라집니다.
철의 강도가 급격히 떨어지면서 철골이 엿가락처럼 휘어지고, 결국 건물이 붕괴하게 됩니다.
이런 끔찍한 사고를 막기 위해 철골 겉면에 두꺼운 물리적 단열 옷을 입히는 작업이 바로 '내화뿜칠'입니다.
시멘트나 퍼라이트, 석고 같은 단단한 재료(무기 바인더)에 아주 가벼운 골재를 섞어 철골을 겹겹이 감싸줍니다.
이렇게 뿜칠을 해두면 화재가 발생해도 철골 표면의 온도가 538도 이하로 유지됩니다.
국토교통부 고시에 따라 건물 층수와 부재에 맞춰 1시간에서 3시간까지 불을 견딜 수 있도록 지정된 두께(mm)를 입혀야 하는 필수 공정입니다.
방호 메커니즘: 두꺼운 단열층 형성을 통한 물리적 열 차단
주요 구성 성분: 시멘트, 퍼라이트, 석고 (무기 바인더) + 팽창 질석, 암면 등 (다공성 골재)
핵심 방호 기준: 화재 시 구조물 표면 온도 상승을 538℃ 이하로 지연
규격 인증: KS F 2257 기준 내화 시간 충족 (1~3시간)
2. 박리 현상(떨어짐) 없는 완벽한 내화피복 품질 확보 비결
내화 뿜칠을 잘못 시공하면 시간이 지나면서 겉면이 툭툭 떨어지는 '박리 현상'이 생깁니다.
이걸 막으려면 어떻게 해야 할까요?
최근 시공을 마친 현장을 예로 들어보겠습니다.
시공 전 H빔 표면을 점검해 보니, 요철도 있고 이물질이 꽤 많이 묻어 있었습니다.
이 상태로 바로 뿜칠을 하면 부착력이 떨어져 나중에 무조건 하자가 발생합니다.
그래서 저희는 뿜칠 전 바탕면의 먼지와 유분을 완벽히 제거했습니다.
그리고 철이 녹슬지 않게 보호해 주는 '방청 도장'을 새로 꼼꼼하게 재정비한 뒤에야 본 작업에 착수했습니다.
타설을 할 때는 '두께 핀(Thickness Pin)'이라는 바늘 형태의 도구를 활용합니다.
뿜칠을 하면서 이 핀을 부재마다 찔러봅니다.
설계된 두께가 오차 없이 일정하게 도포되고 있는지 실시간으로 모니터링하는 것이죠.
이렇게 눈으로 직접 두께를 검측하고, 시공 후에는 진동에도 떨어지지 않는지 부착강도 테스트(KS F 2902 기준)까지 통과해야 비로소 안심할 수 있는 품질이 완성됩니다.
3. 5단계 내화뿜칠 완벽 시공 프로세스
복잡한 건축 용어 대신, 어떤 과정을 거쳐 완벽한 내화 성능이 완성되는지 5단계로 쉽게 정리해 드립니다.
① 바탕면 처리 및 하도 방청 도장 점검
가장 먼저 H빔 겉면의 먼지, 기름때, 녹을 깨끗하게 닦아냅니다.
화장하기 전에 세안을 깨끗이 하는 것과 같습니다.
그래야 뿜칠 재료가 철썩 달라붙습니다.
그 후 규격에 맞는 녹 방지 페인트(방청 도장)가 누락 없이 칠해졌는지 점검합니다.

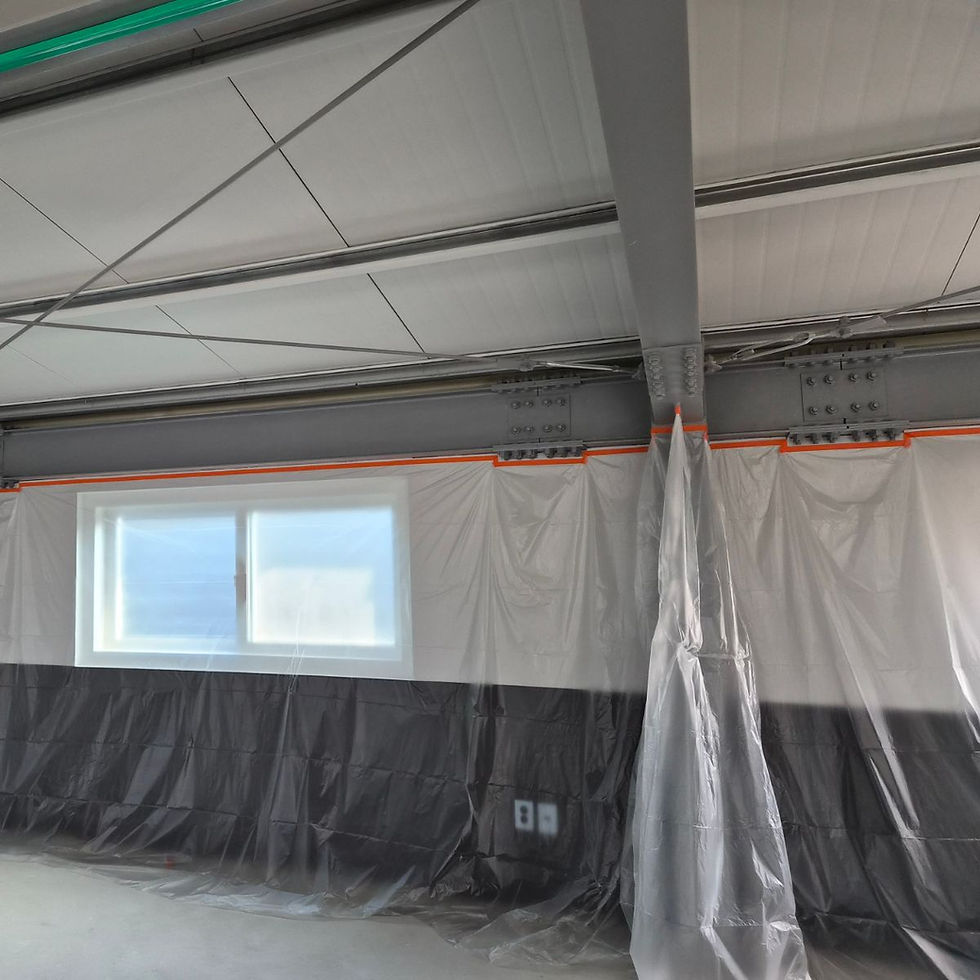

② 현장 밀폐 및 보양 작업
뿜칠 재료가 사방으로 튀어 주변 시설물이나 바닥을 오염시키면 엉망이 되겠죠?
비닐과 테이프를 사용해 시공 구역 외곽을 철저하게 감싸 비산을 막습니다.
③ 내화재 배합 및 정밀 뿜칠 타설
시멘트계 바인더와 가벼운 골재를 규정된 황금 비율로 섞어줍니다.
그리고 특수 모노 펌프 장비로 뿜어내는데, 이때 스프레이 헤드를 시공 면과 정확히 90도 각도로 유지해야 합니다.
한 번에 두껍게 칠하는 것이 아니라 여러 번 겹쳐(다중 패스) 균일하게 도포하는 것이 바로 35년 기술력의 차이입니다. 복잡한 H빔 모서리도 누락 없이 꽉 채웁니다.
④ 실시간 두께 핀 검측
앞서 강조했던 부분입니다.
타설 중 부재 면적당 촘촘하게 두께 핀을 삽입합니다.
1시간용, 3시간용 등 부재별로 요구되는 KS 내화 두께가 정확하게 확보되고 있는지 감리하듯 깐깐하게 체크하여 지적 사항을 사전 예방합니다.
⑤ 양생 및 품질 검사
시공이 끝나면 충격을 피하고 충분히 말려주는 양생 기간을 거칩니다.
완전히 굳은 후, 0.1N/mm2 이상의 강력한 밀착력이 나오는지 부착강도 테스트를 실시하여 최종 합격을 받습니다.
4. 제대로 된 내화피복 시공이 건물의 가치를 올린다
이토록 정밀하게 시공된 무기질 내화뿜칠은 단순히 화재 시 인명 피해를 막는 것에 그치지 않습니다.
물리적인 단열층이 철골의 부식을 원천적으로 방지해 주어 건물의 생애 주기를 획기적으로 연장시킵니다.
장기적인 유지보수 비용을 엄청나게 절감할 수 있는 든든한 기반이 되는 셈입니다.
실제로 저희 현장의 감리단과 현장 소장님들도 두께 핀을 활용한 실시간 검측 과정을 직접 눈으로 보시고, 단 한 곳의 누락도 없이 묵직하고 견고하게 완성된 마감 퀄리티에 대단히 높은 만족도를 보여주셨습니다.
시공 후 형성된 특유의 오돌토돌한 무기질 텍스처는 구조적인 웅장함과 신뢰감마저 줍니다.
안전과 직결된 철골조 내화뿜칠. 눈에 보이지 않는 곳이라고 해서 대충 시공할 수는 없습니다.
35년의 묵직한 현장 경험과 확실한 기술력으로 무장한 민우에코(뿜칠왕)가 투명한 품질 관리의 표본을 보여드립니다.
현장 도면을 기반으로 한 정확한 내화뿜칠 물량 산출 및 합리적인 방문 견적이 필요하시다면, 주저 없이 요청해 주십시오.
완벽한 해답을 제시하겠습니다.
